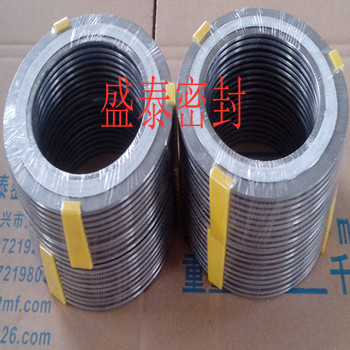

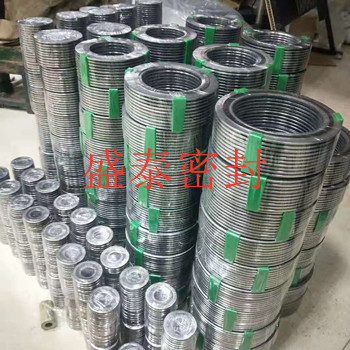

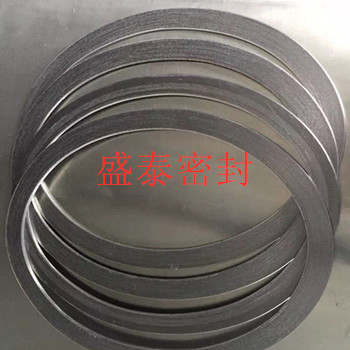

適用范圍：金屬石墨纏繞墊片適用于各種腐蝕性化學藥品流體強堿、鹽酸，硫酸等強腐蝕性液體、有機溶劑、液氮等，廣泛應用于石油、化工、化纖、采煤、發電、冶金等工業設備的管道、閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封元件。
特點：金屬石墨纏繞墊片具有良好的壓縮回彈性，適用于溫度、壓力交變劇烈的密封部位，具有不滲透性能好，使用壽命長、免維護等優異特點。
墊片種類：

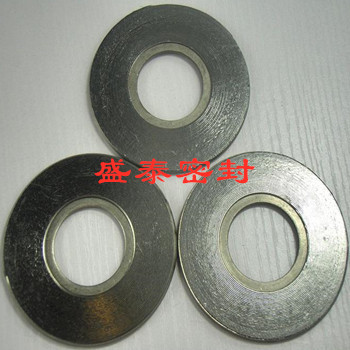

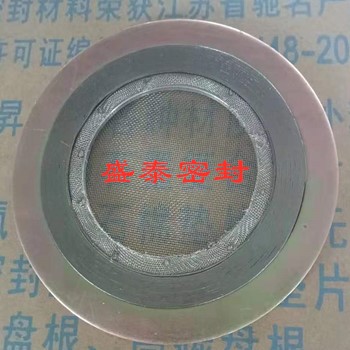

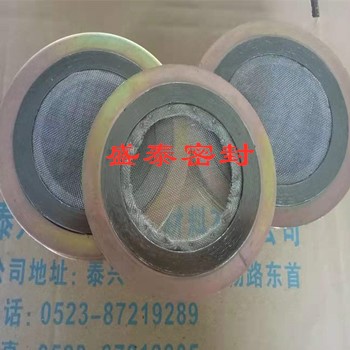

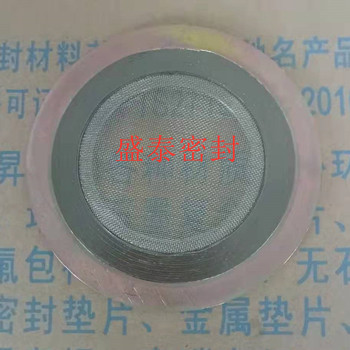

1.金屬纏繞密封墊片分四種形式：基本型，用于榫槽式法蘭的墊片、帶內環，用于嵌入型凹凸面法蘭的密封墊片、帶外環，用于光滑式平焊法蘭的墊片、帶內外環，用于光滑式對焊法蘭的密封墊片
2.通常使用的材料
A 鋼帶：304、1Cr18Ni9T(321)、316、316L 等
B 環材：低碳鋼、oCr13、oCr18Ni9、304、316、316L等
C 非金屬帶：柔性石墨、特制石墨、聚四氟乙烯、石棉紙
技術參數：
溫度：-200℃-+820℃；壓力：0-40MPa；化學耐性：PH值0-14
技術標準:
1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .國內標準有
HG20610-2009 鋼制管法蘭用纏繞式墊片 化工部歐洲體系
HG20631-2009 鋼制管法蘭用纏繞式墊片 化工部美洲體系
GB/T4622.2-97 纏繞式墊片 管法蘭用墊片尺寸 國家標準
JB/T4719-92 管殼式換熱器用纏繞墊片 機械部標準
JB/T90-94 管路法蘭用纏繞式墊片 機械部標準
JB/T4705-2000 壓力容器法蘭用纏繞式墊片 機械部標準等，更多標準或要求請來電咨詢 |
